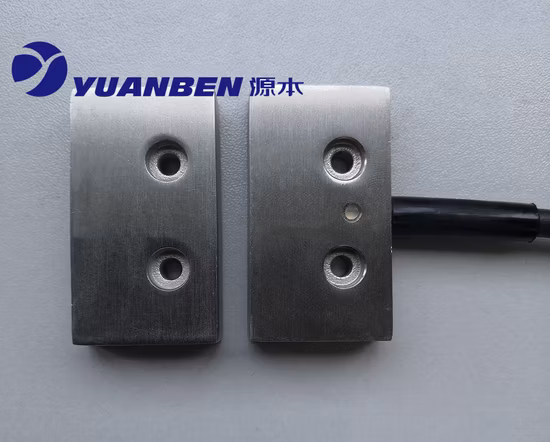

磁気コード化安全スイッチ、非接触
MPSS シリーズ磁気安全スイッチの説明 MPSS シリーズ 安全スイッチは、多くの機械保護用途向けに設計された磁気操作の非接触安全スイッチです。
お問い合わせを送信してください説明
基礎情報
モデル番号。 | MPSSシリーズ |
ハウジング | ステンレス鋼 SUS316L |
輸送パッケージ | 段ボール |
商標 | 元本 |
起源 | 上海 |
HSコード | 85299050 |
生産能力 | 50,000個/年 |
製品説明
MPSSシリーズ磁気安全スイッチ
説明
MPSS シリーズ セーフティ スイッチは、磁気操作の非接触セーフティ スイッチとして設計されています。
多くの機械保護用途では、ステンレス鋼のハウジング、スイッチ、およびステンレス鋼を選択できます。
アクチュエータは IP67 で完全に密閉されており、適切に設計されていれば、湿った環境や埃の多い環境でも頻繁に使用できます。
安全スイッチを取り付けると、2NC 安全スイッチを備えた ISO13849-1 ガイドラインに準拠します。
1NO 補助スイッチ、SUS316L 材質のハウジングを備えた磁気ドライブ。
特殊機能
1. 非接触安全スイッチ
2. 最大 3 つの連絡先
3. 10-24mmの動作距離
4. 最大400mAのスイッチング電流
5.IP67/IP69K
6. ステンレスボディ
7. CE 承認
アプリケーション
成形および充填に使用可能(アルミニウム鋼およびプラスチック)
包装装置や半導体装置のピックアンドプレイス
タレットの位置制御、ドアとハッチの開閉監視。
ピックアンドプレイス/組立装置
プラスチック成形機と印刷機
航空機の着陸装置および現地輸送機器。
木工機械
繊維機械
仕様
シリーズ名 | MPSS |
製品バンド | 安全スイッチ |
アクチュエーター | 磁気非接触スイッチ |
モードを切り替えます | セキュリティ用の NC 接点 2 つと補助機能用の NO 接点 1 つ |
動作範囲 | 10~25mm |
電圧 | DC30V/400mAΩ |
ケースの材質 | SS304ステンレス鋼 |
住居の種類 | スイッチとアクチュエーター |
ショック | 10g |
振動 | 10~100Hz |
シール | IP67 |
動作温度。 範囲 | -10~60℃ |
ケーブルの長さ | 0.5m、M12 Pin8 で配線済み |
許可 | CE |
寸法
モンタージュ
FR シリーズ セーフティ スイッチは、ほとんどの角度からアプローチできます。 ガードが閉じているときは、ターゲットがスイッチとアクチュエータの印刷面に位置合わせされている必要があります。
スイッチを機械フレームに、アクチュエータをドアの開口端に取り付けます。
付属の不正開封防止ネジを使用すると、取り付けをより安全に行うことができます。
安全スイッチをドアストッパーとして使用しないでください。 隣接するスイッチ間の距離は 50mm 以上空けてください。
IM 14119
いくつかの組み立てに関する提案を提供します。以下の例を参照してください。
